Конструкция двери по ГОСТ: сталь, зазоры, утеплитель, срок службы

Внешне противопожарная дверь не отличается от обычной стальной, поэтому покупателю важно знать, какие требования стоят «внутри». Раздел 5 ГОСТ Р 57327-2016 описывает полотно, коробку, материалы и ресурс — разберём главное по порядку.

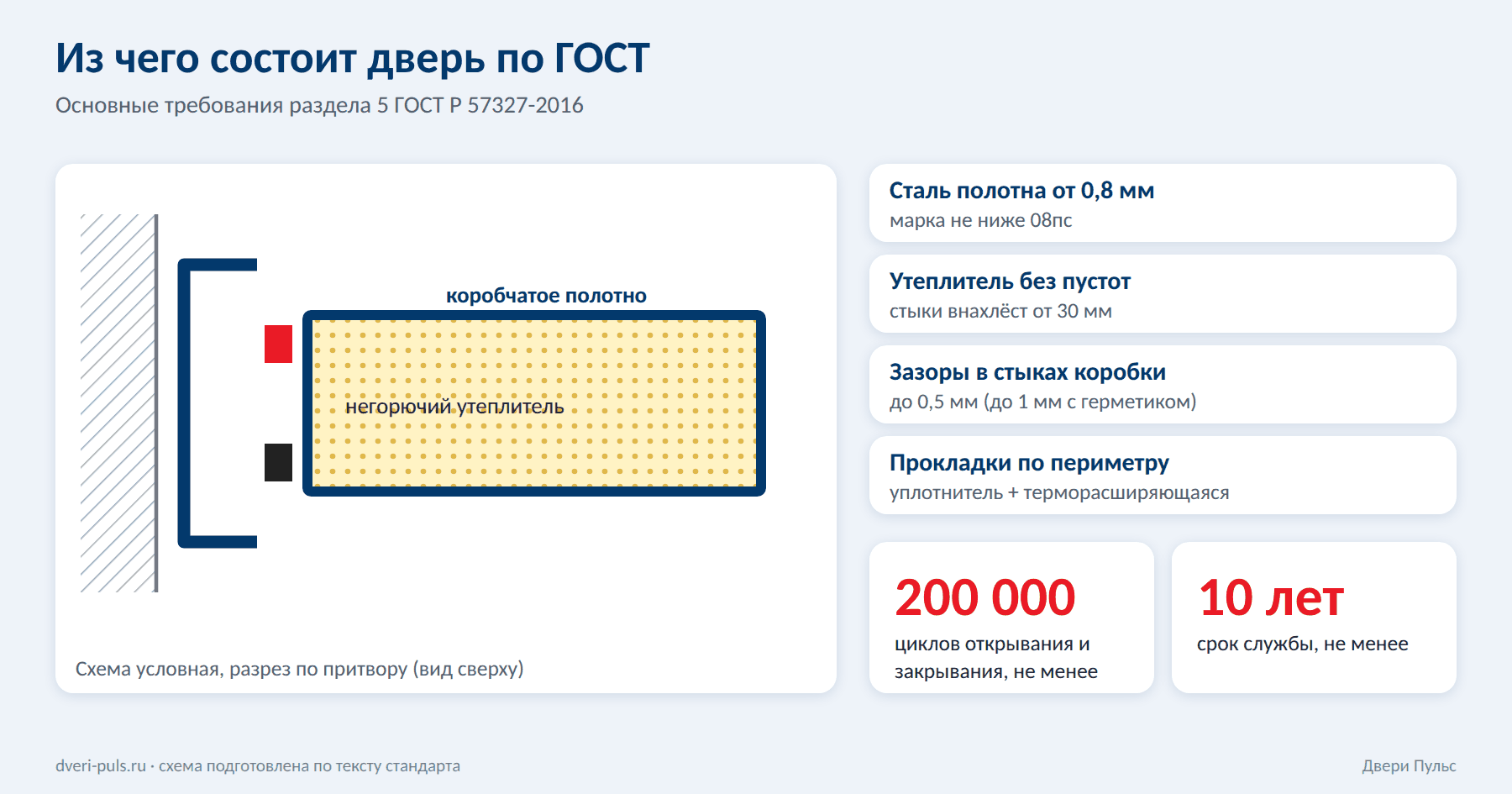

Полотно и коробка

• полотна делают коробчатого сечения из стальных листов толщиной не менее 0,8 мм;
• коробки изготавливают из стальных профилей — замкнутых или разомкнутых, полученных гибкой или профилированием;
• жёсткость полотна обеспечивают гибами, рёбрами жёсткости или склейкой слоёв утеплителя, при этом рёбра не должны создавать тепловой мост между наружным и внутренним листами;
• зазоры на лицевых поверхностях в местах соединения деталей коробки — не более 0,5 мм, допускается до 1 мм с последующей герметизацией стыка негорючим герметиком.

Материалы

• марка листовой стали — не ниже 08пс по ГОСТ 16523;
• детали и узлы, в том числе защёлки замков, не должны быть из легкоплавких материалов;
• заполнение полотен — негорючие теплоизоляционные материалы; плиты и маты укладывают без сквозных щелей и пустот, стыки перекрывают не менее чем на 30 мм;
• конструкция должна исключать проседание утеплителя в течение срока службы.

Условия эксплуатации и ресурс

• климатическое исполнение — по ГОСТ 15150 с учётом условий эксплуатации;
• число циклов открывания и закрывания — не менее 200 000 (по ГОСТ 31173);
• срок службы двери — не менее 10 лет при соблюдении правил монтажа и эксплуатации;
• в конструкции предусматривают пассивные ригели (штыри) или иное решение, уменьшающее деформацию полотна при пожаре.

Пороги и зазор внизу

Сквозной зазор между нижним торцом полотна и полом (или порогом без притвора) стандарт не задаёт числом: его устанавливают технические условия и документация на дверь на основании результатов огневых испытаний. Подробнее о порогах — в статье про EIS.

Что нужно проверить покупателю

• в паспорте указаны классы огнестойкости и документы, по которым выпущена дверь;
• толщина металла и конструкция соответствуют документации (на приёмке это проверяется штангенциркулем);
• нет заметных зазоров на стыках коробки.

Все требования стандарт относит к двери в составе испытанной конструкции — менять материалы «на аналогичные» без согласования нельзя: см. испытания и приёмку.

Коробка: замкнутая и П-образная

Стандарт различает два вида коробок. Замкнутая ограничена стальными профилями по четырём сторонам, и её нижняя часть — порог. П-образная ограничена по трём сторонам и порога не имеет. Выбор зависит от задачи: например, для дымогазонепроницаемых дверей коробка должна быть замкнутой с порогом с притвором, а дверь вовсе без порога — это исполнение с П-образной коробкой.

Полотно: что внутри

Полотно — это коробчатая конструкция из стальных листов, внутри которой лежит негорючий утеплитель. Листы утеплителя укладывают так, чтобы не было щелей и пустот, а стыки перекрывали друг друга не менее чем на 30 мм. Жёсткость обеспечивают гибами и рёбрами, но так, чтобы металлические рёбра не «замыкали» наружный и внутренний листы — иначе образуется тепловой мост.

Что нельзя менять после изготовления

Любое изменение материалов, утеплителя или узлов — это изменение испытанной конструкции. В стандарте для таких случаев предусмотрены типовые испытания. Поэтому «усилить» дверь самостоятельно, добавить листы или заменить утеплитель нельзя: свойства, подтверждённые документами, перестанут относиться к такой двери.

Частые вопросы

Чем замкнутая коробка отличается от П-образной?

Замкнутая коробка ограничена стальными профилями с четырёх сторон (включая порог), П-образная — с трёх, порога нет. Определения даны в пунктах 3.5–3.7 стандарта.

Достаточно ли толстого металла, чтобы дверь была противопожарной?

Нет. Минимальная толщина листов полотна — 0,8 мм, но огнестойкость обеспечивают конструкция, негорючий утеплитель, коробка и уплотнения, проверенные огневыми испытаниями.

Что такое пассивные ригели?

Это штыри, которые фиксируют полотно и уменьшают его деформацию при пожаре. В стандарте требуется предусмотреть их установку или иное решение с тем же эффектом.

Сколько прослужит дверь?

Стандарт устанавливает срок службы не менее 10 лет при соблюдении правил монтажа и эксплуатации, а число циклов открывания и закрывания — не менее 200 000. Если дверь открывают 50 раз в день, этого ресурса хватит примерно на 11 лет.

Как проверить толщину металла и зазоры при приёмке?

В заводских испытаниях толщину измеряют штангенциркулем, а зазоры на лицевых поверхностях контролируют шаблоном или щупом. Покупателю достаточно сверить комплектность и состояние двери с паспортом и осмотреть стыки коробки.

Коротко

• полотно — коробчатое, из стали от 0,8 мм, с негорючим утеплителем без пустот
• зазоры в стыках коробки — до 0,5 мм (до 1 мм с герметиком)
• ресурс — не менее 200 000 циклов и 10 лет
• менять конструкцию без согласования с изготовителем нельзя
