Дымогазонепроницаемые двери EIS по ГОСТ: порог, замки, уплотнения

При пожаре людям угрожает не только огонь, но и дым: он быстро заполняет пути эвакуации и нередко опаснее пламени. Поэтому для некоторых проёмов недостаточно, чтобы дверь «держала огонь»: она должна ещё и не пропускать дым. Такие двери маркируют буквой S — например, EIS 60, EIS 30, EIS 15 (таблица 1 ГОСТ Р 57327-2016).

Что значит S

Предельное состояние S наступает, когда сопротивление дымогазопроницанию двери падает ниже минимально допустимого. Метод испытания определяет ГОСТ Р 53303-2009 «Противопожарные двери и ворота. Метод испытаний на дымогазопроницаемость», который применяют вместе с ГОСТ 30247.0 и ГОСТ Р 53307.

Коробка и порог

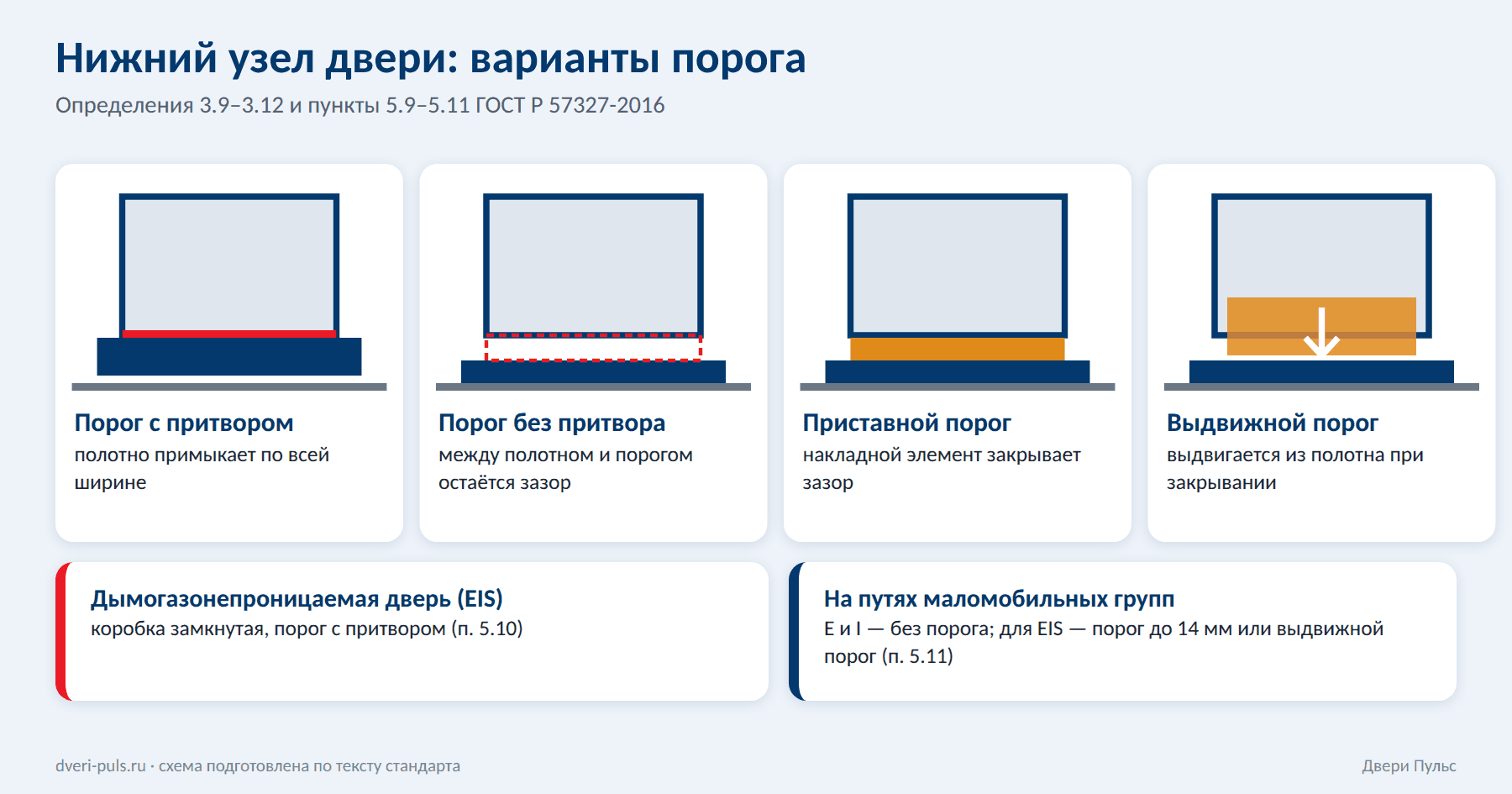

Коробка дымогазонепроницаемой двери должна быть замкнутого типа с порогом с притвором (п. 5.10). Притвор — это место, где полотно примыкает к профилям коробки, а порог с притвором означает, что нижняя часть коробки плотно прилегает к полотну по всей ширине. В стандарте различают несколько вариантов нижнего узла:

• порог с притвором;
• порог без притвора (между полотном и порогом остаётся зазор);
• приставной порог — элемент, обеспечивающий примыкание полотна по всей ширине;
• выдвижной порог — выдвигается из полотна при закрывании и закрывает зазор.

Если нужна дверь без порога

На путях движения маломобильных групп населения двери с параметрами E и I порогов иметь не должны. Для дымогазонепроницаемых дверей на таких путях стандарт допускает порог с притвором высотой не более 14 мм либо выдвижной порог встроенного или накладного типа. См. безпороговые модели.

Уплотнения

Уплотнители — прокладки из эластичных полимеров — прокладывают по всему периметру притвора (кроме исполнений без порога), без зазоров в стыках. При закрытой двери прокладки должны быть прижаты к полотну без зазора. Для остановки пламени и продуктов горения используют терморасширяющиеся прокладки, а устанавливают их после полного высыхания краски на коробках и полотнах.

Замки

В полотнах дымогазонепроницаемых дверей замки должны быть цилиндрового типа (п. 5.16.2).

Что проверить покупателю

• в обозначении есть S и указан предел (например, EIS 60);
• коробка замкнутая, порог с притвором или выдвижной порог — как в паспорте;
• уплотнитель не перекрашен, не разорван, нет зазоров в стыках;
• контакт прокладок с полотном проверяют, например, по непрерывному следу мела.

Модели — в разделе двери EIS-60. Как это сочетается с классами и типами — см. отдельную статью.

Где «прячется» дым

Дым и газы проходят не через сплошное полотно, а через неплотности: стык створок, щели вокруг замка и особенно нижний зазор между полотном и полом. Поэтому именно нижний узел в стандарте описан подробнее всего — четырьмя вариантами порога и отдельными требованиями для дымогазонепроницаемых и «безбарьерных» дверей.

Как соотносятся порог и класс S

Для дымогазонепроницаемой двери стандарт требует замкнутую коробку и порог с притвором: полотно плотно прилегает к нему по всей ширине. Если по условиям доступности порог нужен минимальной высоты, допустимо два решения: порог с притвором высотой до 14 мм или выдвижной порог, который выдвигается из полотна при закрывании и закрывает зазор.

Как проверить герметичность в быту

Плотность прилегания уплотнителей проверяют по непрерывному следу: на поверхность прокладок наносят легко смываемый красящий состав, например цветной мел, закрывают дверь и смотрят, остался ли сплошной след на полотне. Разрывы следа — места, где уплотнение не прилегает и дверь пропускает дым.

Частые вопросы

Чем дверь EIS отличается от EI?

К целостности и теплоизоляции добавляется дымогазонепроницаемость: дверь ограничивает проникновение продуктов горения в закрытом состоянии. Для этого конструкция уплотнений и нижнего узла выполнена иначе, а замки в ней — только цилиндровые.

Можно ли сделать дымогазонепроницаемую дверь без порога?

Коробка такой двери должна быть замкнутой, с порогом с притвором. Для путей маломобильных людей допускается порог не выше 14 мм или выдвижной порог — но не полный отказ от герметизации.

Где нужен индекс S?

Определяет проект здания — например, для путей эвакуации, где нужно защитить людей от дыма. Выбирать самому не нужно: возьмите требование из проектной документации.

Нужно ли менять уплотнители и как часто?

Состояние уплотняющих и терморасширяющихся прокладок проверяют не реже раза в квартал. Если они повреждены, потеряли эластичность или не прилегают, их заменяют на подходящие по документации на дверь.

Какими стандартами регулируется испытание на дым?

Метод испытаний на дымогазопроницаемость — ГОСТ Р 53303-2009, применяется вместе с ГОСТ 30247.0 и ГОСТ Р 53307; нормируемые значения указываются в технических условиях на дверь.

Коротко

• индекс S означает дымогазонепроницаемость: EIS 60, EIS 30, EIS 15
• коробка — замкнутая, порог — с притвором (или выдвижной)
• замки в таких дверях — только цилиндровые
• уплотнители не должны быть закрашены и должны плотно прилегать по всему периметру

Подобрать дверь под ваш проём и получить расчёт можно в калькуляторе, а замер заводские специалисты проведут бесплатно — оставьте заявку на странице «Контакты».

Материал носит справочный характер и пересказывает положения стандартов своими словами. Точные формулировки и требования к вашему объекту смотрите в тексте действующих документов и в проектной документации.
