Классы огнестойкости и типы дверей: EI, EIW, EIS и 1-й, 2-й, 3-й тип

Класс огнестойкости — главная характеристика противопожарной двери: он записан в проекте, паспорте и на шильдике. Но за двумя-тремя буквами и числом стоят конкретные физические критерии. Разберём их и связь с «типом» двери.

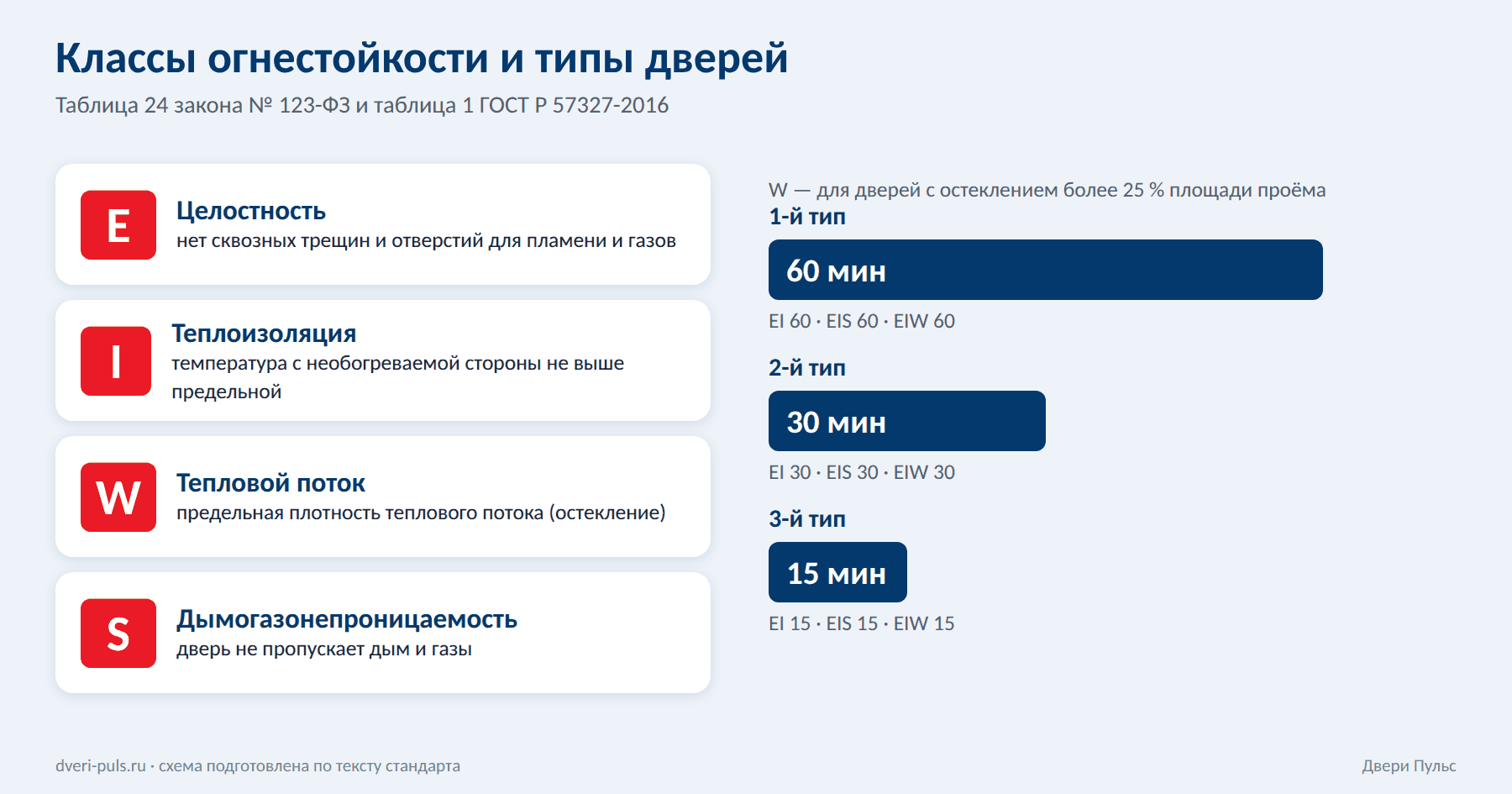

Что значат буквы

• E — потеря целостности: в конструкции появились сквозные трещины или отверстия, через которые на необогреваемую сторону проходят пламя или продукты горения;
• I — потеря теплоизолирующей способности: температура на необогреваемой поверхности достигла предельных значений;
• W — предельная плотность теплового потока (используется для остеклённых конструкций);
• S — потеря дымогазонепроницаемости: сопротивление дымогазопроницанию упало ниже допустимого.

Цифра — время в минутах, за которое наступает первое из нормируемых предельных состояний.

Типы заполнения проёмов

Закон № 123-ФЗ делит заполнения проёмов в противопожарных преградах на три типа, а ГОСТ Р 57327-2016 повторяет это в таблице 1:

• 1-й тип: EI 60 (дымогазонепроницаемые — EIS 60);
• 2-й тип: EI 30 (EIS 30);
• 3-й тип: EI 15 (EIS 15).

Для дверей с остеклением более 25 % площади проёма закон предусматривает обозначения EIW 60 / 30 / 15, а для дымогазонепроницаемых остеклённых — EIWS 60 / 30 / 15. ГОСТ Р 57327-2016 такие двери не охватывает: он рассчитан на остекление до 25 %.

Какой тип нужен вам

Тип двери определяется типом противопожарной преграды — стены, перегородки или перекрытия, — в проёме которой она стоит (таблицы 23 и 24 закона). Эту связь устанавливает проект, поэтому не выбирайте класс самостоятельно: возьмите его из проектной документации или заключения проектировщика.

Где посмотреть двери по классам

• EI-30 и EI-60 — основные значения из таблицы;
• EI-90 — значение из ряда, допустимого стандартом по результатам испытаний;
• EIS-60 — дымогазонепроницаемые, см. разбор требований.

Частая путаница

Класс огнестойкости и «толщина металла» — разные вещи. Стальной лист толщиной от 0,8 мм — это требование к полотну, но огнестойкость обеспечивают конструкция, утеплитель и уплотнения, подтверждённые испытаниями.

«Первое по времени» — что это значит

В стандарте сказано, что число в обозначении — это время в минутах до наступления первого по времени из нормируемых предельных состояний. Например, EI 30 означает, что за 30 минут огневого воздействия ни целостность (E), ни теплоизолирующая способность (I) не были утрачены; если бы какое-то из них наступило раньше, предел был бы меньше.

Составные обозначения

Иногда для разных предельных состояний нормируют разное время. Тогда запись делают через косую черту — в стандарте приведён пример «E 60 / I 30 / S 15»: целостность сохраняется 60 минут, теплоизоляция — 30, дымогазонепроницаемость — 15.

Таблица значений для дверей

Тип	Обычная дверь	Дымогазонепроницаемая	С остеклением более 25 %	Остеклённая и дымогазонепроницаемая
1-й	EI 60	EIS 60	EIW 60	EIWS 60
2-й	EI 30	EIS 30	EIW 30	EIWS 30
3-й	EI 15	EIS 15	EIW 15	EIWS 15

Значения по результатам испытаний могут быть и другими — например, 45 или 90 минут: стандарт предписывает брать их из ряда 15, 45, 90, 120, 150, 180, 240, 360. Поэтому в каталогах есть двери EI 90, хотя в основной таблице их нет.

Частые вопросы

Чем EI отличается от E?

E означает только сохранение целостности — через дверь не проходят пламя и продукты горения. Индекс I добавляет теплоизоляцию: температура с необогреваемой стороны не должна превысить предельную. Для дверей в проёмах противопожарных преград закон использует обозначения с индексом EI.

Можно ли поставить дверь с более высоким пределом, чем в проекте?

Требование проекта — минимальное значение, поэтому дверь с большим пределом ему, как правило, не противоречит. Но она сложнее и дороже, а изменение стоит согласовать с проектировщиком.

Что означает «тип» двери в паспорте?

Это тип заполнения проёма по закону № 123-ФЗ: 1-й, 2-й или 3-й. Он соответствует пределам огнестойкости из таблицы выше и определяется типом противопожарной преграды, в которой стоит дверь.

Как проверить класс огнестойкости двери?

Визуально это сделать нельзя: класс подтверждается огневыми испытаниями и документами. Сверьте обозначение на шильдике, в паспорте и в документе о подтверждении соответствия.

Почему остеклённые двери маркируют буквой W?

Для дверей с остеклением более 25 % площади проёма закон использует обозначения EIW и EIWS: индекс W связан с предельной плотностью теплового потока, которая для больших стёкол становится важной.

Коротко

• E — целостность, I — теплоизоляция, W — тепловой поток, S — дымогазонепроницаемость
• число в обозначении — минуты до первого из нормируемых предельных состояний
• основные значения для дверей: 60, 30, 15 минут; допустимы и другие числа из ряда стандарта
• тип двери определяет проект, а не выбор «по вкусу»

Подобрать дверь под ваш проём и получить расчёт можно в калькуляторе, а замер заводские специалисты проведут бесплатно — оставьте заявку на странице «Контакты».

Материал носит справочный характер и пересказывает положения стандартов своими словами. Точные формулировки и требования к вашему объекту смотрите в тексте действующих документов и в проектной документации.
