Испытания и приёмка дверей по ГОСТ: ГОСТ Р 53307, ГОСТ Р 53303 и контроль партии

Класс огнестойкости не придумывают: его подтверждают огневыми испытаниями образцов. А вот качество каждой партии дверей проверяют отдельно, по правилам приёмки. Расскажем, как устроены оба этапа и как использовать эти знания при приёмке у вас на объекте.

Огневые испытания: ГОСТ Р 53307-2009

Стандарт «Противопожарные двери и ворота. Метод испытаний на огнестойкость» устанавливает метод испытаний различных типов дверей, ворот и люков, предназначенных для заполнения проёмов в противопожарных преградах. Он введён в действие 1 мая 2009 года вместо ГОСТ 30247.2-97, применяется совместно с ГОСТ 30247.0 и ГОСТ 30247.1 и может использоваться при сертификационных испытаниях.

Дымогазопроницаемость: ГОСТ Р 53303-2009

Отдельный стандарт задаёт метод испытаний на дымогазопроницаемость дверей и ворот для проёмов в стенах и перегородках. Результат нужен для дверей с индексом S — см. разбор EIS.

Три вида испытаний при производстве

ГОСТ Р 57327-2016 предусматривает:

• приёмо-сдаточные — проверка партии изделий одной модели, изготовленных по одному технологическому процессу;
• периодические — не реже одного раза в два года на изделиях, прошедших приёмо-сдаточные испытания;
• типовые — при изменении конструкции, материалов или технологии, в объёме, зависящем от изменений.

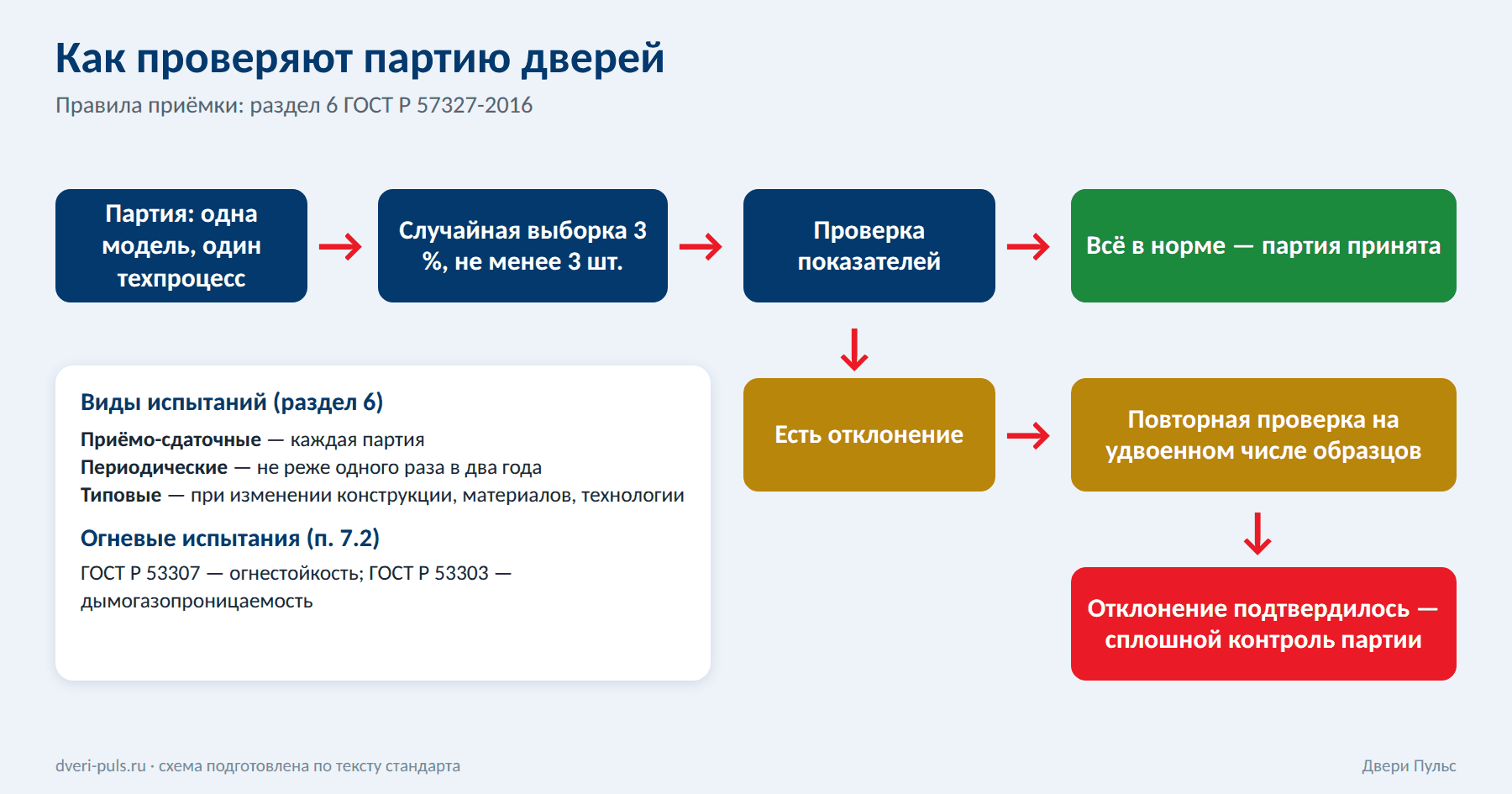

Как проверяют партию

Для проверки случайным образом отбирают 3 % партии, но не менее трёх образцов; если в партии меньше трёх дверей, проверяют каждую. При отрицательном результате хотя бы по одному показателю проводят повторную проверку на удвоенном числе образцов; если несоответствие подтвердилось — всю партию проверяют сплошным контролем.

В приёмо-сдаточные испытания включены в том числе зазоры на лицевых поверхностях коробки, наличие и правильность установки прокладок и маркировка, комплектующие, укладка теплоизоляции и соответствие материалов; остальные показатели проверяют в периодических испытаниях.

Как измеряют

• время закрывания — секундомером при угле открывания 90°;
• усилие открывания — динамометром, приложенным к середине ручки;
• сквозной зазор и толщину металла — штангенциркулем;
• укладку теплоизоляции — рулеткой;
• плотность прилегания уплотнителей — по непрерывному следу мела на прокладках;
• работу петель, замков и ручек — десятикратным открыванием и закрыванием с отпиранием и запиранием замка: ход плавный, без рывков и заеданий.

Что с этим делать заказчику

• просите протокол испытаний и документ о подтверждении соответствия на вашу конфигурацию;
• при приёмке проверьте закрывание, зазоры и уплотнители — это те же признаки, что контролирует изготовитель;
• любые изменения конструкции согласуйте с заводом: стандарт связывает их с типовыми испытаниями.

Что такое огневое испытание

Предел огнестойкости — это время от начала огневого воздействия при стандартном температурном режиме до наступления одного из нормируемых предельных состояний (E, I, S). Дверь устанавливают в испытательную печь, нагревают по стандартной кривой и фиксируют, когда наступает первое предельное состояние. Для этого и нужны методы ГОСТ Р 53307-2009 (огнестойкость) и ГОСТ Р 53303-2009 (дымогазопроницаемость).

Зачем нужны три вида испытаний

Приёмо-сдаточные проверки защищают от брака в конкретной партии: проверяют зазоры, уплотнители и маркировку, комплектующие, укладку теплоизоляции и материалы. Периодические подтверждают, что изделия по-прежнему соответствуют всем требованиям; их проводят не реже раза в два года. Типовые нужны при любых изменениях в конструкции, материалах или технологии.

Что можно проверить самому на приёмке

• закройте дверь и проверьте, что она закрылась сама и дошла до замка;
• осмотрите стыки коробки: зазоры должны быть равномерными и не превышать указанных в документации;
• проверьте, что уплотнители целые и не закрашены;
• сверьте маркировку и комплектацию с паспортом и упаковочным листом.

Частые вопросы

Каждая ли дверь проходит огневые испытания?

Нет. Огнестойкость подтверждают испытаниями образцов конструкции (в том числе при сертификации). Партию дверей затем проверяют по показателям приёмо-сдаточных испытаний, чтобы убедиться, что изделия соответствуют испытанной конструкции.

Что такое протокол испытаний?

Это документ испытательной лаборатории с результатами: какие образцы испытывали, в каких условиях и каких предельных состояний достигли. Его можно запросить у поставщика, если нужно проверить конкретную конструкцию.

Можно ли заменить комплектующее в двери без повторных испытаний?

Только в рамках испытанной конструкции: например, замок из того же модельного ряда или огнестойкое стекло по согласованию с органом по сертификации. Любые другие замены — основание для типовых испытаний.

Как часто повторяют периодические испытания?

Не реже одного раза в два года на изделиях, прошедших приёмо-сдаточные испытания.

Что делать, если при приёмке обнаружен брак?

Зафиксируйте замечание в акте, сошлитесь на условия договора и документацию на дверь и потребуйте устранения или замены. Не вводите дверь в эксплуатацию, пока замечания не сняты.

Коротко

• огнестойкость определяют по ГОСТ Р 53307-2009, дымогазопроницаемость — по ГОСТ Р 53303-2009
• партию проверяют выборкой 3 % (не менее трёх штук), при отклонении — удвоенная выборка, затем сплошной контроль
• периодические испытания — не реже раза в два года
• любые изменения конструкции требуют типовых испытаний

Подобрать дверь под ваш проём и получить расчёт можно в калькуляторе, а замер заводские специалисты проведут бесплатно — оставьте заявку на странице «Контакты».

Материал носит справочный характер и пересказывает положения стандартов своими словами. Точные формулировки и требования к вашему объекту смотрите в тексте действующих документов и в проектной документации.
